Artikelbeschreibung
Zum Verkauf steht ein Paar originale gebrauchte VW Drehstäbe für die Hinterachse des Käfer Typ 1. Die gemessene bzw. angegebene Länge beträgt ca. 67,5 cm (675 mm). Die Ausführung ist für die kardanische Schräglenker-/IRS-Hinterachse vorgesehen.
Technische Daten
- Hersteller: Volkswagen
- Bauteil: Hinterachs-Drehstab
- Ausführung: 675 mm
- Länge: ca. 675 mm / 67,5 cm
- Lieferumfang: 1 Paar = 2 Drehstäbe
- Zustand: Gebraucht
Passend für / Kompatibilität
Die 675-mm-Drehstab-Ausführung wird für den VW Käfer mit kardanischer Schräglenker-/IRS-Hinterachse ab 09/1967 geführt. Die recherchierte Zuordnung umfasst insbesondere den Käfer 1500 mit Automatik sowie die Modelle 1302 und 1303. Als frühe Zuordnungsgrenze wird Fahrgestellnummer 118 071 440 genannt.
Der 1302 wurde ab 08/1970, der 1303 ab 08/1972 gebaut. Daher ist die Angabe 09/1967 als Beginn der 675-mm-Anwendung zu verstehen und nicht als Aussage, dass 1302/1303 bereits ab diesem Datum existierten.
Vor dem Einbau sind Achsausführung, Länge und vorhandene Feder-/Schräglenkerkomponenten am Fahrzeug zu prüfen. Nicht für die klassische Pendelachse mit der kürzeren 627-mm-Drehstab-Ausführung gleichsetzen.
Funktionsstatus
Bei Drehstäben handelt es sich um mechanische Federelemente. Eine Belastungs- oder Materialprüfung wurde nicht durchgeführt. Die Beurteilung beschränkt sich auf die sichtbare Prüfung der angebotenen Teile.
Zustand
Gebrauchter Zustand mit sichtbaren alters- und nutzungsbedingten Spuren, insbesondere Lack- und Oberflächenabnutzungen. Nicht sichtbare Materialbereiche und die innere Materialstruktur wurden nicht zerstörungsfrei auf Risse, Ermüdung oder Materialeigenschaften geprüft.
Lieferumfang

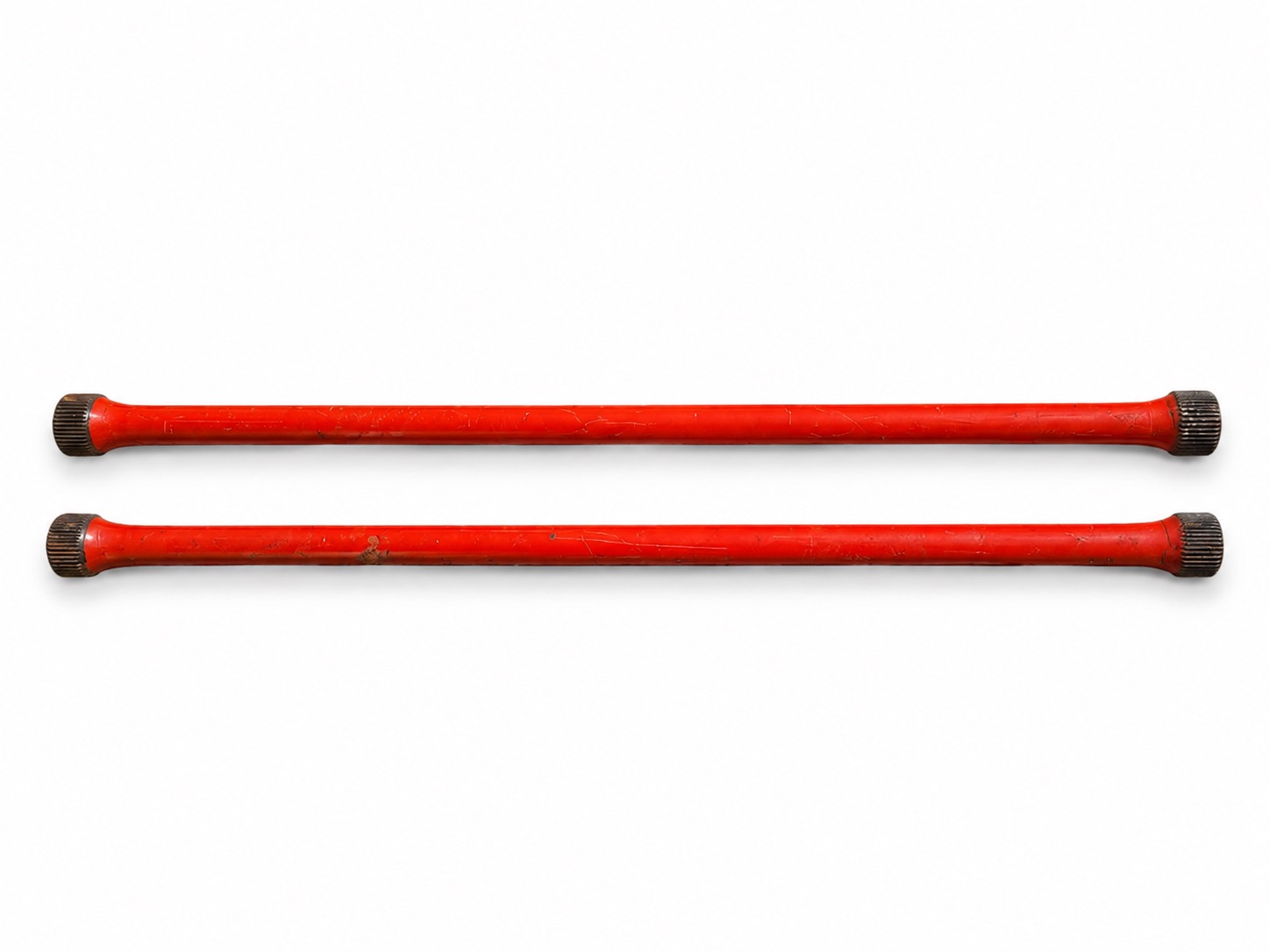

1 Paar = 2 originale gebrauchte VW Hinterachs-Drehstäbe, jeweils ca. 675 mm lang, wie abgebildet.
Produktsicherheit
Herstellerinformationen
Sicherheitshinweise
Produkt- und Sicherheitshinweise
Hersteller
Volkswagen AGBerliner Ring 238440 WolfsburgDeutschland
Telefon: +49 5361 9-0
Kundenbetreuung: kundenbetreuung@volkswagen.de
Produktidentifikation
Originaler VW Hinterachs-Drehstab, Ausführung ca. 675 mm, für Fahrzeuge mit kardanischer Schräglenker-/IRS-Hinterachse.
Bestimmungsgemäße Verwendung
Der Drehstab ist ein tragendes bzw. federnd wirkendes Fahrwerksteil und darf ausschließlich in einer dafür vorgesehenen Fahrzeugausführung verwendet werden. Die Länge und Achsausführung müssen zum Fahrzeug passen.
Warnhinweise
Gebrauchtes sicherheitsrelevantes Fahrwerksteil.
Drehstäbe stehen im eingebauten Zustand unter hoher Vorspannung. Montage und Demontage können erhebliche Verletzungsgefahren verursachen.
Montage und Demontage nur mit geeigneten Werkzeugen und durch fachkundige Personen durchführen.
Vor der Verwendung auf Risse, Kerben, starke Korrosion, Verformungen und sonstige Beschädigungen prüfen.
Bei sichtbaren Beschädigungen oder Zweifeln an der Materialfestigkeit darf der Drehstab nicht verwendet werden.
Die Federwirkung und Materialermüdung wurden nicht durch eine zerstörungsfreie Werkstoffprüfung nachgewiesen.
Montagehinweise
Vor Montage Fahrzeug gegen Wegrollen sichern und die Hinterachse fachgerecht entlasten.
Vorspannung der Drehstäbe niemals unkontrolliert lösen.
Nur verwenden, wenn Länge, Achstyp und Feder-/Schräglenkeranlage zum Fahrzeug passen.
Nach Montage Fahrwerkseinstellung und sicheren Sitz aller beteiligten Bauteile prüfen.
Wartung und Zustand
Bei Wartungsarbeiten sind Drehstabaufnahme, Verzahnung, Schräglenker/Federschwert und angrenzende Fahrwerksteile auf Verschleiß und Korrosion zu kontrollieren. Bei ungewöhnlichem Fahrverhalten oder Geräuschen ist das Fahrzeug fachgerecht zu überprüfen.
Der Artikel ist gebraucht. Die sichtbare Zustandsprüfung ersetzt keine fachgerechte Prüfung der Materialfestigkeit oder Lebensdauer.
